Les courbes de séchage des réfractaires définissent la manière dont un revêtement doit être chauffé progressivement après son installation afin d’éliminer l’eau contenue dans le matériau sans provoquer de dommages. Elles déterminent les vitesses de montée en température, les températures de maintien et les durées nécessaires à chaque étape, en tenant compte des caractéristiques du matériau réfractaire et de l’équipement.
Le séchage constitue l’une des étapes les plus délicates d’une installation réfractaire. Une augmentation trop rapide de la température peut favoriser l’accumulation de vapeur à l’intérieur du revêtement et générer des pressions susceptibles de provoquer des fissures, des décollements ou des phénomènes d’écaillage explosif (spalling).
Qu’est-ce qu’une courbe de séchage des réfractaires ?
Une courbe de séchage des réfractaires est un programme de chauffage contrôlé appliqué après l’installation d’un matériau réfractaire. Son objectif est de faciliter l’élimination progressive de l’humidité présente dans le revêtement avant que l’équipement n’atteigne ses conditions normales de fonctionnement.
Il n’existe pas de courbe unique adaptée à tous les revêtements. Le comportement du matériau pendant le chauffage dépend de ses propriétés et des caractéristiques spécifiques de l’installation.
Une courbe de séchage peut notamment définir :
- La vitesse de montée en température
- Les températures de maintien
- La durée des paliers à chaque étape
- Les conditions de chauffage et de refroidissement
- Les limites à respecter tout au long du processus
L’objectif est de contrôler la migration et l’élimination de l’eau afin d’éviter que la vapeur ne génère une pression excessive à l’intérieur du revêtement.
Pourquoi est-il nécessaire de réaliser un séchage contrôlé ?
Les bétons réfractaires mis en œuvre contiennent de l’eau qui doit être éliminée avant de soumettre le revêtement aux températures de service. Si cette élimination s’effectue trop rapidement, la vapeur peut rester piégée à l’intérieur du matériau.
La pression interne ainsi générée peut dépasser la résistance du revêtement et provoquer des dommages. C’est pourquoi le séchage ne doit pas être considéré comme un simple chauffage du matériau réfractaire, mais comme un traitement thermique qui doit être planifié et contrôlé en fonction du matériau installé.
Le séchage constitue une étape critique de l’installation, dont la finalité est d’éliminer correctement l’eau. Dans certains cas, le processus de séchage du matériau réfractaire peut durer plus de 100 heures et atteindre des températures supérieures à 600 °C.
Il n’existe pas de courbe universelle : chaque application nécessite une analyse spécifique tenant compte des matériaux, des épaisseurs et des autres contraintes.
Quels facteurs déterminent une courbe de séchage des réfractaires ?
La conception de la courbe doit reposer sur les caractéristiques réelles du revêtement et de l’équipement. L’application d’un programme générique sans évaluer ces facteurs peut augmenter les risques lors de la mise en service.
Parmi les principaux aspects à analyser figurent :
- Type de matériau réfractaire : sa composition et son système de liaison influencent la manière dont l’humidité est libérée pendant le chauffage.
- Épaisseur du revêtement : plus le revêtement est épais, plus l’évacuation de l’humidité depuis les couches internes peut être complexe.
- Densité et perméabilité : ces propriétés conditionnent la facilité avec laquelle la vapeur peut migrer vers l’extérieur.
- Géométrie de l’équipement : la configuration des fours, chaudières, conduits et autres équipements modifie les conditions thermiques du processus.
- Nombre de couches : les systèmes multicouches nécessitent de prendre en compte le comportement combiné des différents matériaux.
- Conditions d’installation : la quantité d’eau utilisée, la cure et les conditions environnementales doivent également être intégrées à l’analyse.
Comment conçoit-on une courbe de séchage ?
La conception commence par une connaissance approfondie du matériau réfractaire installé et des conditions spécifiques de son application.
L’une des méthodes permettant de caractériser le comportement du matériau est l’analyse thermogravimétrique (ATG). Cette technique permet d’observer l’évolution de la perte de masse liée à l’humidité lorsque la température augmente et fournit des informations utiles pour définir un programme de chauffage adapté.
La courbe obtenue doit comprendre différentes phases de chauffage. Il ne s’agit pas nécessairement d’augmenter la température à un rythme constant du début à la fin. Des paliers de maintien peuvent être prévus afin de favoriser une élimination contrôlée de l’humidité avant de poursuivre la montée en température.
Dans les applications industrielles, la courbe doit être adaptée aux conditions réelles du revêtement et aux capacités de régulation du système de chauffage.
Que se passe-t-il si le matériau réfractaire est chauffé trop rapidement ?
Le principal risque est que l’eau contenue dans le revêtement se transforme en vapeur plus rapidement qu’elle ne peut être évacuée.
Lorsque la pression augmente à l’intérieur du matériau, différents problèmes peuvent apparaître :
- Fissuration du revêtement
- Décollement de matériau
- Dommages internes
- Écaillage explosif (spalling)
- Diminution des performances du revêtement
- Arrêts imprévus et travaux de réparation non planifiés
C’est pourquoi une installation réfractaire correctement réalisée nécessite également un processus de séchage soigneusement planifié. La qualité du matériau ne garantit pas à elle seule le résultat final si les phases ultérieures de cure et de chauffage ne sont pas correctement maîtrisées.
Quelle est la différence entre la cure et le séchage des réfractaires ?
Bien qu’ils soient liés, la cure et le séchage ne sont pas exactement le même processus.
La cure permet au matériau installé de développer correctement ses propriétés avant d’être soumis au chauffage. Le séchage, quant à lui, vise à éliminer de manière contrôlée l’eau présente dans le revêtement au moyen d’un programme thermique défini.
Ces deux processus doivent donc faire partie d’une planification globale. Le moment où commence le chauffage, la vitesse de montée en température et les durées des paliers doivent être adaptés au matériau utilisé.
Quel rôle joue l’ingénierie dans le séchage des réfractaires ?
L’ingénierie permet de traduire les caractéristiques du matériau et de l’équipement en une procédure de séchage spécifique.
Chez Alfran, cette expertise est complétée par les services d’Intec-Heat, entreprise du Grupo Aldomer spécialisée dans les traitements thermiques. Ses prestations comprennent le préchauffage, les traitements thermiques après soudage et le séchage des réfractaires.
L’expérience acquise dans les projets industriels permet de prendre en compte les conditions particulières de chaque application. Par exemple, dans le cadre d’un projet pour Votorantim sur les sites de Niebla et de Cordoue, Intec-Heat a supervisé le processus de prise et de séchage du béton réfractaire et développé l’ingénierie nécessaire à l’élaboration des courbes de séchage spécifiques à chaque application.
Tous les matériaux réfractaires nécessitent-ils la même courbe de séchage ?
Non. La courbe de séchage doit être adaptée au matériau installé et aux conditions de l’application.
L’une des raisons est que les différents systèmes de liaison présentent des comportements distincts pendant le chauffage. Chez Alfran, nous proposons, par exemple, des matériaux conventionnels ainsi que la gamme Drytech, fondée sur une technologie sol-gel sans ciment.
Les revêtements Drytech sont conçus pour permettre des montées en température plus rapides et réduire la consommation énergétique pendant le séchage, tout en diminuant le risque d’explosions ou de phénomènes d’écaillage (spalling).
Cela montre pourquoi le matériau et la courbe de séchage doivent être considérés conjointement. Modifier le matériau sans revoir la procédure thermique peut changer le comportement du revêtement lors de la mise en service.
Comment contrôle-t-on un processus de séchage des réfractaires ?
Le contrôle doit être effectué en suivant les paramètres définis dans la courbe de séchage et en vérifiant que les conditions réelles de l’installation restent dans les limites prévues.

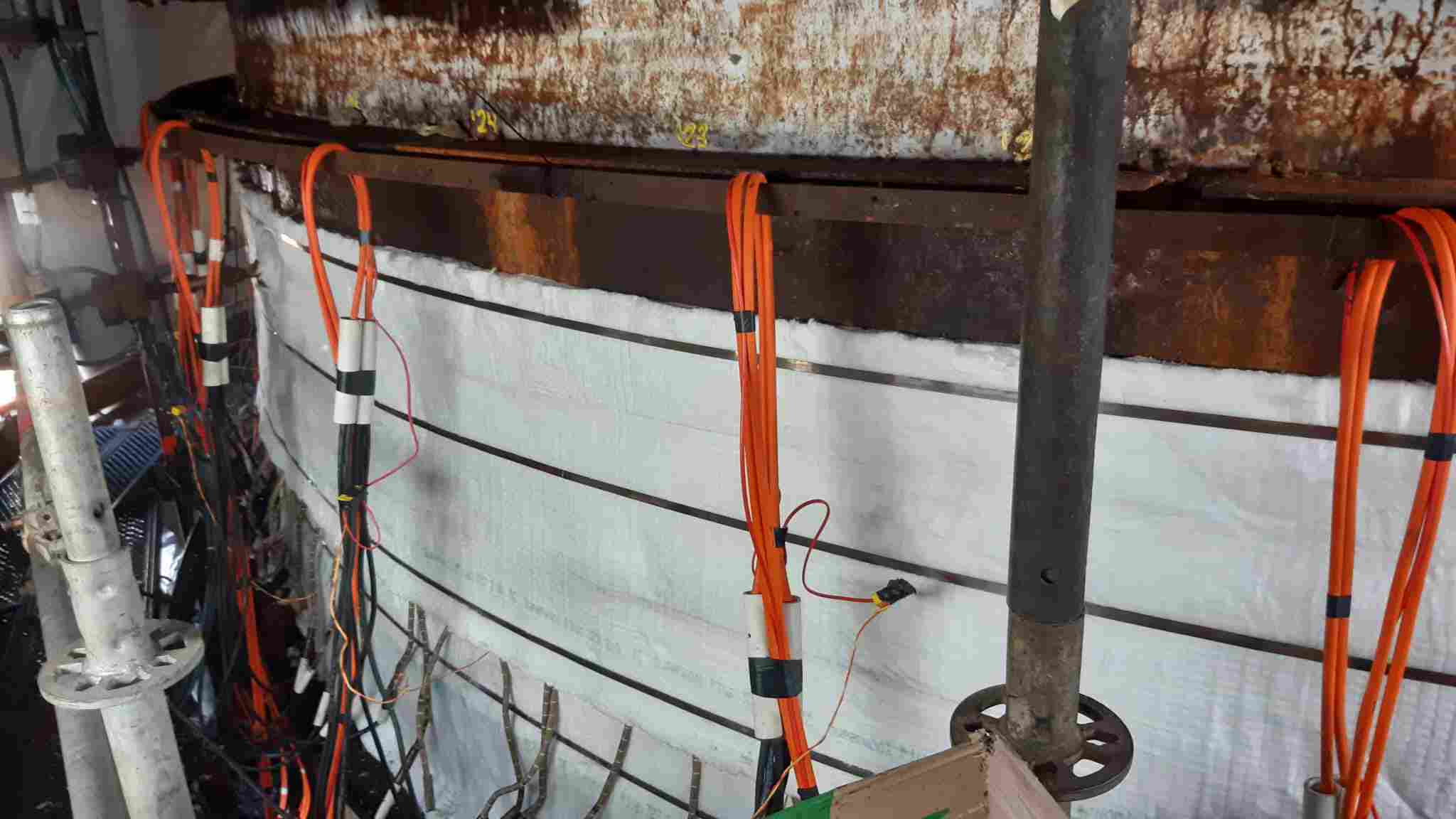

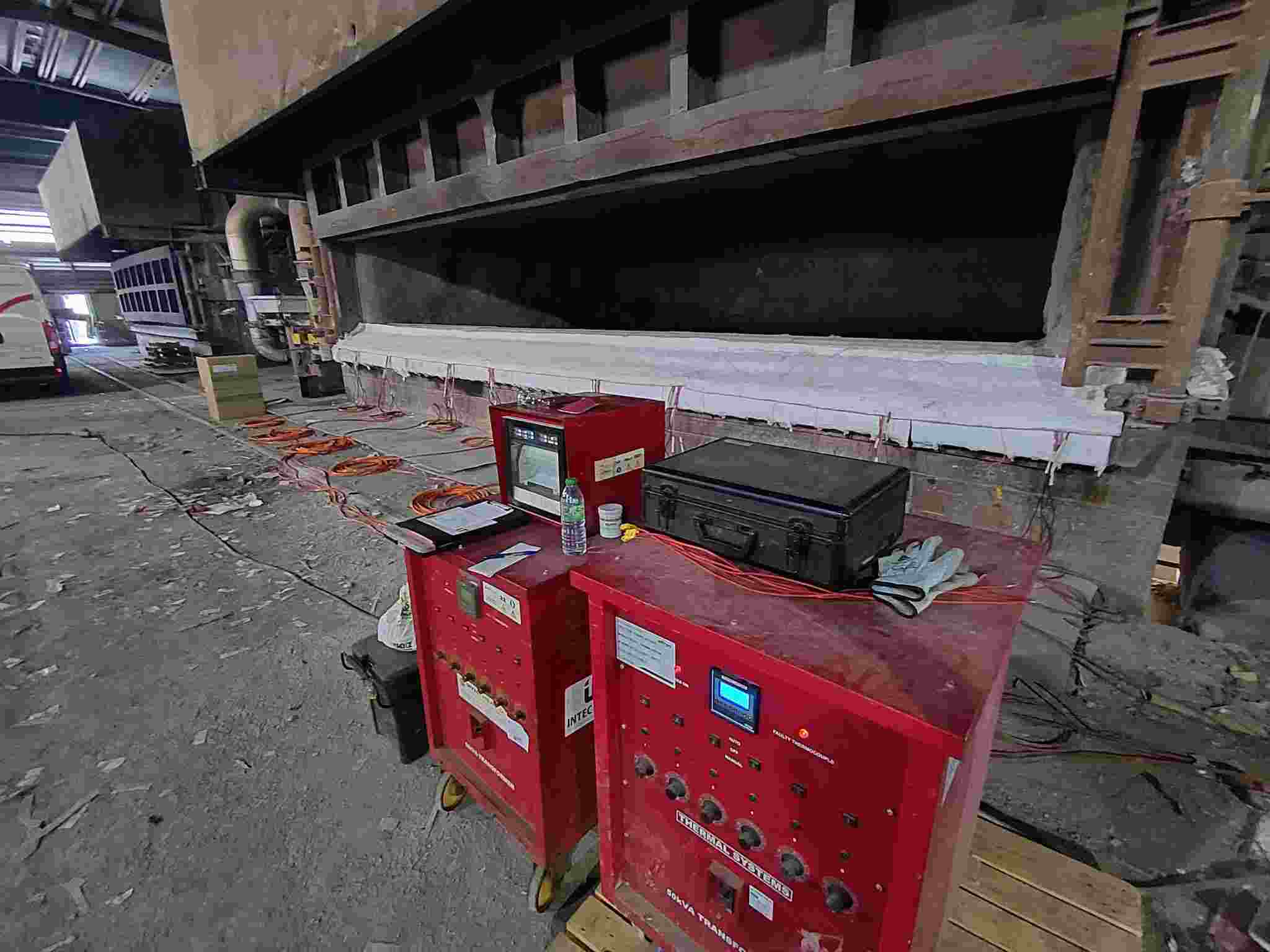

La surveillance permet de suivre l’évolution des températures en différents points et de détecter les écarts pendant le processus. Selon l’installation, des systèmes de mesure et d’enregistrement peuvent être utilisés pour assurer un suivi continu du traitement thermique.
Ce contrôle est particulièrement important dans les grandes installations industrielles, où les différences de température entre les zones peuvent influencer le comportement du revêtement.
Courbes de séchage des réfractaires : la précision avant la mise en service
Une courbe de séchage des réfractaires correctement conçue permet de maîtriser l’une des étapes les plus critiques après l’installation d’un revêtement. Il n’existe pas de programme universel : le matériau, l’épaisseur, la géométrie, les différentes couches installées et les conditions propres à chaque équipement doivent être pris en compte.
L’objectif est simple à définir, bien que techniquement exigeant : éliminer l’humidité de manière contrôlée et préparer le revêtement à fonctionner à haute température sans compromettre son intégrité.
La combinaison de matériaux adaptés, d’une ingénierie thermique spécialisée, d’un contrôle du processus et d’une expérience des installations industrielles permet de réduire les risques liés à la mise en service et de préserver les performances du revêtement à long terme.
Alfran développe des solutions de matériaux réfractaires et d’installation pour différentes industries et s’appuie sur Intec-Heat pour proposer des services spécialisés de traitement thermique et de séchage des réfractaires.
Questions fréquentes
Combien de temps dure le séchage d’un matériau réfractaire ?
La durée dépend du matériau, de l’épaisseur du revêtement, de la géométrie de l’équipement et de la courbe de séchage conçue pour chaque application. Il n’existe pas de durée standard applicable à toutes les installations.
Quelle température utilise-t-on pour sécher un matériau réfractaire ?
La température dépend du matériau et de la procédure définie pour le projet. La courbe détermine aussi bien les températures atteintes que les vitesses de montée en température et les durées des paliers.
Quels sont les risques si le séchage est accéléré de manière excessive ?
Une montée en température trop rapide peut provoquer une formation rapide de vapeur et une augmentation de la pression interne du revêtement, entraînant un risque de fissuration, de décollement ou d’écaillage explosif (spalling).
Peut-on utiliser la même courbe de séchage pour différents bétons réfractaires ?
Pas nécessairement. Chaque matériau peut présenter un comportement différent pendant le chauffage. La courbe doit donc être conçue en tenant compte de ses caractéristiques et des conditions spécifiques de l’installation.
